PEM-3020強磁場電磁鐵/電磁場發生器
1、 概述
力田磁電科技有限公司系列直流電磁鐵/電磁場，適用于科研單位，高等院校及工廠做物質磁性實驗研究，可用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等。
2、電磁鐵/電磁場工作原理
電磁鐵電磁場是由線包、軛鐵、鐵芯（極柱）、極頭等組成的閉合磁路產品。通電的導電繞組（線圈/包）能產生一定的磁場，鐵芯（極柱）在外部線圈磁場的作用下，其內部的排列不規則的鐵磁性金屬原子重新規則排列，共同指向一個方向，從而被磁化，增加了磁通，在鐵芯、軛鐵和氣隙間就產生了數量可觀的磁通Φ，當控制電源電流變化時，極頭間氣隙中形成可控的高強度磁場。
3、電磁鐵/電磁場的特點：
磁場氣隙雙向可調，單軛磁場結構，磁場方向水平；直立座放，有很寬闊的操作空間，便于取放樣品，容易與其他設備組合架構，是磁性研究最為常見的電磁鐵/電磁場之一。
3.1 pem-3020型臥式水冷電磁鐵/電磁場運用電磁感應原理，采用單軛水冷式結構，樣式美觀、性能可靠。
3.2 磁場工作氣隙調節輕便靈活，極頭與極柱采用分體螺紋連接結構，便于極頭更換，電磁效率高，電磁鐵極柱為200mm,極面直徑最大為φ120mm，另配φ80mm、φ60mm極頭 ，工作氣隙最大為140mm。
3.3 pem-3020型臥式水冷電磁鐵電磁場帶氣隙結構調整技術設計合理，極頭不需要鎖緊，氣隙不改變，保證測量使用的重復性。電磁鐵/電磁場臥式結構,具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便的特點。
4、 技術參數
4.1 極面直徑：φ120mm，80mm、60mm
4.2 工作氣隙：0～140mm 連續可調
4.3 磁場強度：工作氣隙20mm時，60mm極頭中心磁場最大H≥2.5T
4.4 磁場強度：工作氣隙20mm時，80mm極頭中心磁場最大H≥2.2T
4.5 磁場強度：工作氣隙20mm時，120mm極頭中心磁場最大H≥2.0T
4.6 剩 磁：氣隙10mm時 H≤12mT
4.7 工作電流：DC 0～20A
4.8 線包絕緣電阻：＞10MΩ
4.9 磁場外形尺寸：1600mm×1250mm×1300mm
4.10 重 量 ：約800kg

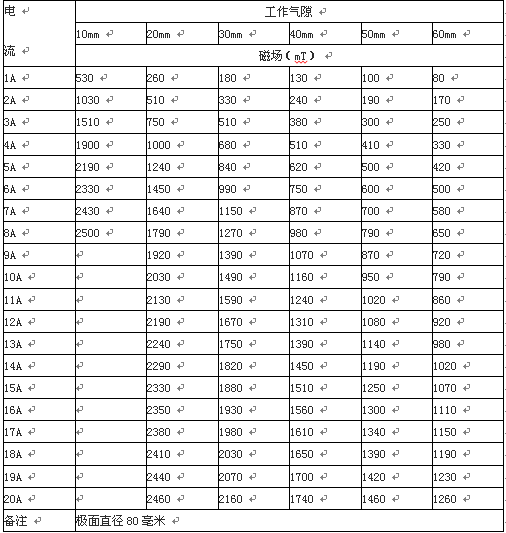

5、磁場參數表：（供參考）
